Modernizacja istniejących stacji transformatorowych w praktyce. Jak dobrać rozdzielnicę SN po zmianach związanych z SF₆?

W ostatnim czasie temat modernizacji nabrał szczególnego znaczenia również z powodu zmian regulacyjnych związanych z ograniczeniem stosowania SF₆ w nowych rozdzielnicach średniego napięcia. Dla inwestorów oznacza to konieczność bardziej świadomego podejścia do doboru technologii – zwłaszcza wtedy, gdy modernizowana jest starsza stacja transformatorowa, a nie projektowany całkowicie nowy obiekt.

W takich sytuacjach coraz większe znaczenie zyskują rozdzielnice w klasycznej izolacji powietrznej. To rozwiązania sprawdzone, dostępne i dobrze dopasowane do modernizacji istniejącej infrastruktury.

Nie każda stacja transformatorowa, która wymaga zmian, musi zostać wymieniona w całości. Często konstrukcja obiektu, jego lokalizacja i podstawowe założenia funkcjonalne nadal odpowiadają potrzebom użytkownika, a kluczowym problemem jest przestarzała aparatura, ograniczona niezawodność lub brak zgodności z aktualnymi wymaganiami.

Modernizacja może być dobrym rozwiązaniem wtedy, gdy:

• istniejąca stacja nadal ma odpowiednie warunki zabudowy,
• konieczna jest wymiana rozdzielnicy SN lub wybranych pól,
• inwestor chce ograniczyć zakres prac budowlanych,
• ważne jest skrócenie czasu realizacji,
• infrastruktura ma zostać dostosowana do nowych wymagań technicznych,
• potrzebne jest zwiększenie bezpieczeństwa i przewidywalności eksploatacji.

W praktyce modernizacja pozwala odświeżyć kluczowe elementy infrastruktury bez konieczności rozpoczynania całego procesu inwestycyjnego od zera. To szczególnie ważne w energetyce zawodowej, przemyśle, obiektach infrastrukturalnych oraz wszędzie tam, gdzie przestoje lub opóźnienia mogą generować realne koszty.

Przez lata rozdzielnice wykorzystujące SF₆ były powszechnie stosowane w energetyce, między innymi ze względu na swoje właściwości izolacyjne i możliwość budowy kompaktowych urządzeń. Zmiany regulacyjne oraz rosnące wymagania środowiskowe sprawiły jednak, że inwestorzy muszą dziś szukać rozwiązań zgodnych z nowym kierunkiem rynku.

W praktyce oznacza to, że już na etapie koncepcji modernizacji trzeba odpowiedzieć na kilka
ważnych pytań:

• jaka technologia będzie zgodna z aktualnymi wymaganiami,
• czy wybrane rozwiązanie będzie dostępne w zakładanym terminie,
• czy urządzenie da się dopasować do istniejącej stacji,
• czy producent zapewnia odpowiednią dokumentację i wsparcie techniczne,
• czy rozwiązanie będzie bezpieczne i przewidywalne w eksploatacji przez kolejne lata.

Dla wielu inwestorów szczególnie istotne staje się więc nie tylko to, czym zastąpić rozdzielnice wykorzystujące SF₆, ale także jak zrobić to w sposób praktyczny, bez nadmiernego komplikowania modernizacji.

Rozdzielnice w klasycznej izolacji powietrznej nie są nowym rozwiązaniem. Wręcz przeciwnie – to technologia znana, sprawdzona i rozwijana przez lata. Dziś jednak zyskuje nowe znaczenie, ponieważ dobrze odpowiada na potrzeby modernizacyjne rynku.

Ich największą przewagą w modernizacji istniejących stacji jest praktyczność. W wielu starszych obiektach liczy się nie tylko sam dobór aparatury, ale również dopasowanie do dostępnej przestrzeni, układu pól, warunków montażowych i istniejących założeń technicznych.

Rozdzielnice w izolacji powietrznej mogą być dobrym wyborem tam, gdzie inwestor oczekuje:

• rozwiązania bez SF₆,
• sprawdzonej konstrukcji,
• możliwości dopasowania do istniejącej infrastruktury,
• przewidywalnej eksploatacji,
• dobrej dostępności,
• prostszego podejścia do serwisu i utrzymania.

W tym kontekście klasyczna izolacja powietrzna nie jest „powrotem do przeszłości”. Jest odpowiedzią na bardzo konkretne potrzeby: modernizację istniejących stacji, ograniczenie ryzyk regulacyjnych i zapewnienie sprawnej realizacji inwestycji.

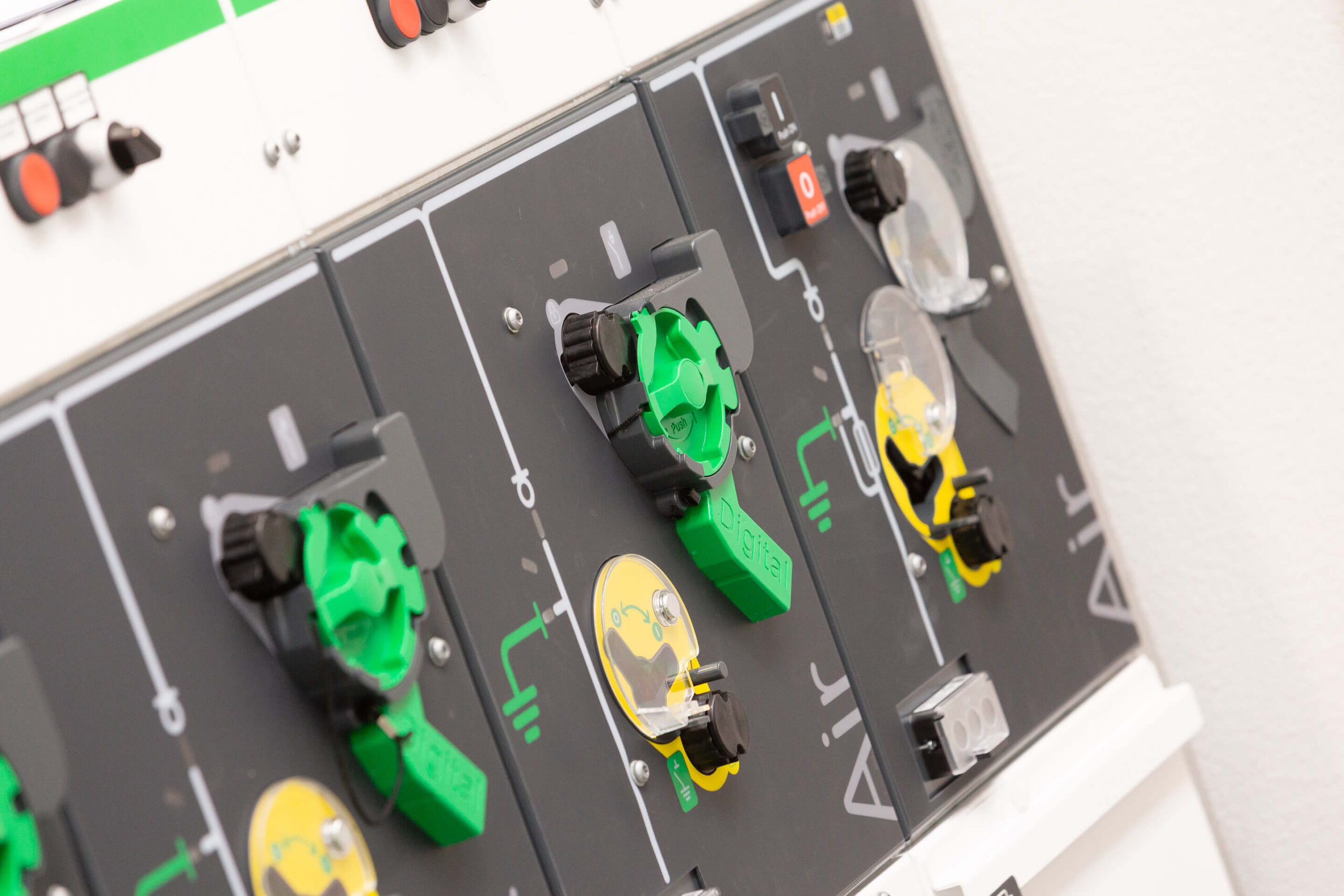

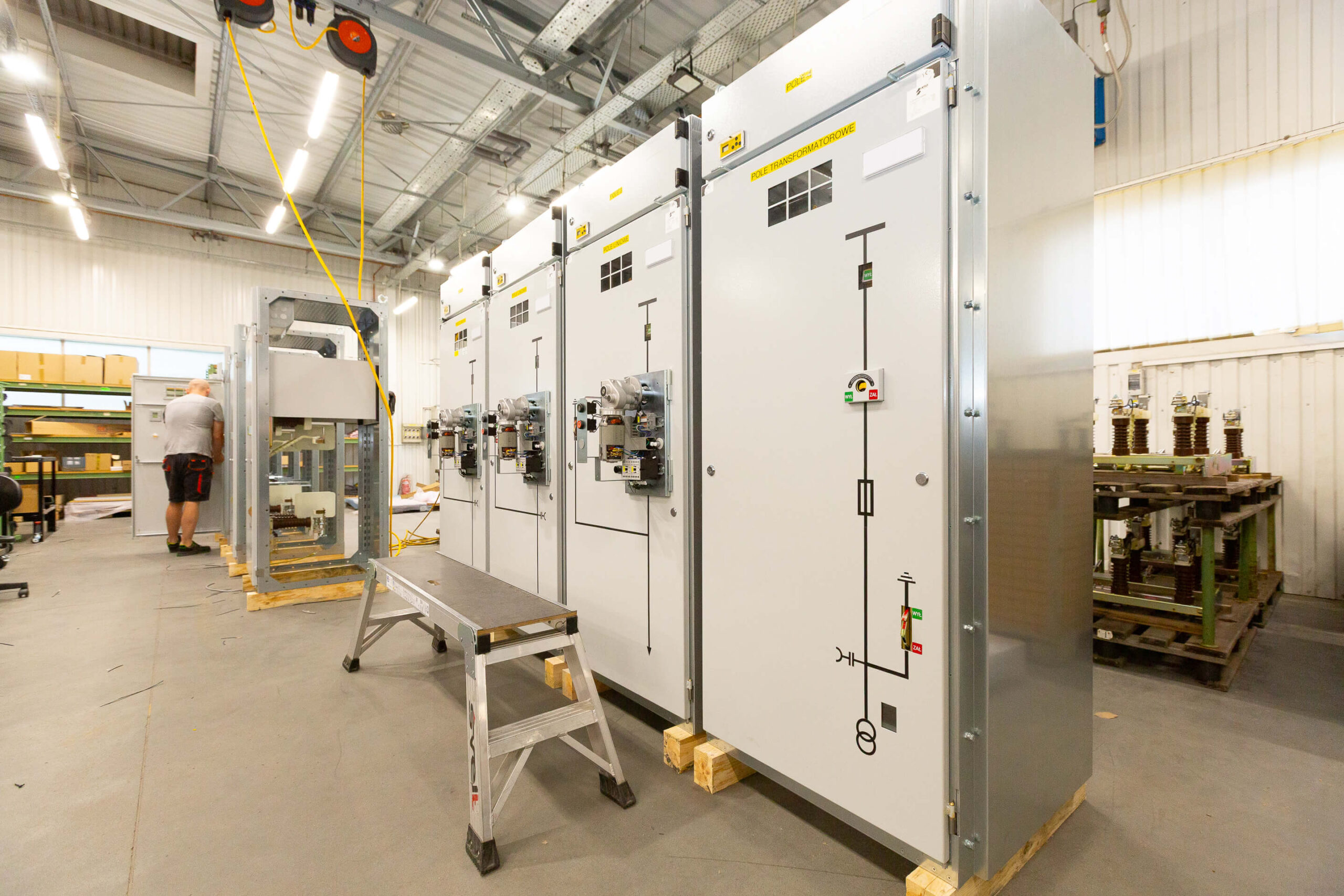

Jednym z rozwiązań uesa Polska przeznaczonych do takich zastosowań jest rozdzielnica MSA-L w klasycznej izolacji powietrznej. To model produkowany i rozwijany od ponad 20 lat, który był przez ten czas modernizowany i dostosowywany do zmieniających się wymagań rynku.

MSA-L szczególnie dobrze sprawdza się przy modernizacji starszych stacji transformatorowych, w których nie planuje się budowy nowego obiektu, ale wymianę lub odświeżenie istniejącej aparatury.

Charakterystyczną cechą tego rozwiązania jest szerokość celki wynosząca 75 cm. Ma to duże znaczenie praktyczne, ponieważ taki wymiar dobrze wpisuje się w potrzeby modernizacji wielu istniejących stacji. Pozwala na dopasowanie rozdzielnicy do infrastruktury, która już funkcjonuje, bez konieczności radykalnej przebudowy całego obiektu.

W ramach systemu MSA-L możliwe jest wykonanie różnych typów pól, między innymi:

• pól liniowych,
• pól transformatorowych,
• pól pomiarowych,
• pól wyłącznikowych.

Dzięki temu rozwiązanie może być dopasowane do konkretnych potrzeb inwestycji i układu pracy stacji.

W każdej rozdzielnicy SN kluczowe znaczenie ma aparatura łączeniowa. W przypadku rozdzielnic MSA-L jednym z najważniejszych elementów jest rozłącznik – często określany jako serce rozdzielnicy.

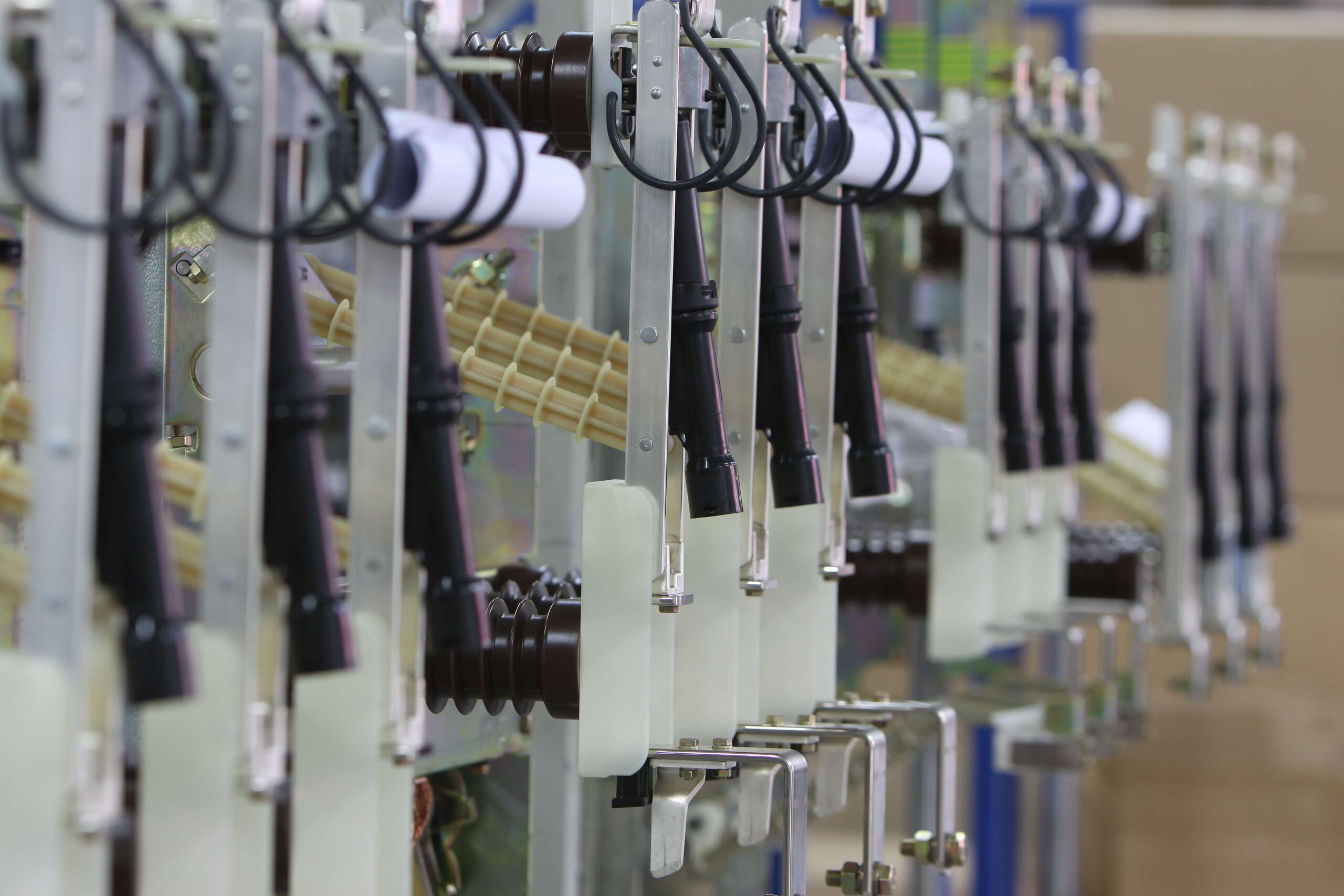

uesa Polska produkuje rozłączniki samodzielnie, w zakładzie w Lubsku. To ważny element strategii głębokiej produkcji, czyli modelu, w którym firma nie ogranicza się do montażu gotowych komponentów, ale ma realny wpływ na powstawanie kluczowych elementów urządzenia.

Własna produkcja rozłączników oznacza dla inwestora kilka istotnych korzyści:

• większą kontrolę nad jakością,
• lepszą przewidywalność dostępności komponentów,
• większą niezależność od zewnętrznych dostawców,
• możliwość szybszego reagowania na potrzeby projektu,
• spójność technologiczną całej rozdzielnicy.

To szczególnie istotne w czasach, w których dostępność urządzeń energetycznych i stabilność łańcuchów dostaw mają bezpośredni wpływ na harmonogram inwestycji.

Rozłączniki wnętrzowe SN uesa są przeznaczone do stosowania w urządzeniach rozdzielczych na napięcie do 24 kV. W aparatach typu KL i KLF (KLS, KLFS) zastosowano zamkniętą komorę gaszeniową łuku elektrycznego, co wpływa na bezpieczeństwo eksploatacji i pewność działania. Urządzenia charakteryzują się prostą konstrukcją, wysoką wytrzymałością mechaniczną i termiczną oraz trwałością potwierdzoną badaniami typu.

Modernizacja infrastruktury energetycznej bardzo często jest realizowana w określonym oknie czasowym. Trzeba uwzględnić harmonogram prac, uzgodnienia, terminy dostaw, dostępność ekip montażowych i minimalizację przerw w pracy obiektu.

Dlatego dostępność urządzeń ma znaczenie strategiczne.

W przypadku rozdzielnic MSA-L aktualny czas realizacji zamówień wynosi około 10-12 tygodni. To efekt lokalnego zaplecza produkcyjnego, własnej aparatury oraz doświadczenia w produkcji rozwiązań dla infrastruktury SN.

Produkcja w Polsce, w zakładzie w Lubsku, oznacza również krótsze łańcuchy dostaw, lokalne wsparcie techniczne i większą przewidywalność całego procesu. Dla inwestorów i OSD to konkretna wartość – szczególnie wtedy, gdy projekt dotyczy infrastruktury krytycznej, a opóźnienia mogą przełożyć się na dalsze etapy inwestycji.

Local content w energetyce nie jest wyłącznie hasłem wizerunkowym. To realny element bezpieczeństwa dostaw, rozwoju krajowych kompetencji technicznych i odporności infrastruktury na zakłócenia rynkowe.

Dobór rozdzielnicy SN do modernizowanej stacji powinien wynikać nie tylko z parametrów technicznych urządzenia, ale również z analizy całego obiektu i jego przyszłej roli w systemie. Przed rozpoczęciem modernizacji warto zwrócić uwagę na kilka obszarów.

1. Stan istniejącej infrastruktury
Na początku należy określić, które elementy stacji wymagają wymiany, a które mogą nadal pracować. Ważne są zarówno aspekty techniczne, jak i formalne: dokumentacja, układ pól, miejsce zabudowy, stan obudowy, wentylacja, warunki eksploatacyjne i możliwość prowadzenia prac montażowych.

2. Aktualne i przyszłe zapotrzebowanie na moc
Modernizacja nie powinna odpowiadać wyłącznie na obecne potrzeby. Warto uwzględnić również przyszły rozwój obiektu, możliwość rozbudowy, nowe odbiory energii, przyłączenie OZE, magazynów energii czy infrastruktury ładowania pojazdów elektrycznych.

3. Wymagania OSD i obowiązujące normy
Rozdzielnica musi być zgodna z wymaganiami technicznymi operatora oraz aktualnymi normami. Odpowiednia dokumentacja, badania i certyfikacja mogą znacząco ułatwić proces uzgodnień oraz odbiorów.

4. Dopasowanie wymiarowe i funkcjonalne
W modernizowanych stacjach bardzo często pracuje się w istniejącej przestrzeni. Dlatego znaczenie ma nie tylko typ rozdzielnicy, ale również szerokość celki, wygoda i bezpieczeństwo eksploatacji, konfiguracja pól i możliwość dopasowania rozwiązania do układu obiektu.

5. Dostępność serwisu i części
Modernizacja ma sens wtedy, gdy infrastruktura będzie mogła bezpiecznie pracować przez kolejne lata. Warto więc wybierać rozwiązania, dla których producent zapewnia wsparcie techniczne, dostępność komponentów oraz znajomość własnej technologii.

Wybór rozdzielnicy SN do modernizacji istniejącej stacji transformatorowej nie powinien być traktowany wyłącznie jako zakup urządzenia. To decyzja, która wpływa na bezpieczeństwo eksploatacji, przewidywalność pracy infrastruktury, możliwość przyszłej rozbudowy oraz przebieg całego procesu inwestycyjnego.

Po zmianach związanych z SF₆ szczególnego znaczenia nabierają rozwiązania sprawdzone, dostępne i zgodne z aktualnym kierunkiem rynku. Rozdzielnice w izolacji powietrznej, takie jak MSA-L, są dobrym przykładem technologii, która łączy doświadczenie, praktyczne dopasowanie do modernizowanych obiektów i przewidywalność realizacji.

W uesa Polska wspieramy inwestorów, operatorów i projektantów w doborze rozwiązań dla infrastruktury SN i nn – od analizy potrzeb, przez produkcję, po wsparcie techniczne na etapie realizacji.

Bo skuteczna modernizacja nie polega tylko na wymianie urządzeń. Polega na takim dobraniu infrastruktury, aby była bezpieczna, dostępna i gotowa do pracy przez kolejne lata.
