Inteligentne stacje transformatorowe: rola danych na poziomie SN i nN w energetyce przyszłości

Energia coraz rzadziej płynie wyłącznie w jednym kierunku – od dużej elektrowni do odbiorcy. Jest także produkowana lokalnie, magazynowana, wprowadzana do sieci na niższych poziomach napięcia i zużywana w zmienny sposób. Fotowoltaika, pompy ciepła, elektromobilność, automatyka i magazyny energii sprawiają, że sieci średniego i niskiego napięcia stają się coraz bardziej złożone.
W takim systemie klasyczna infrastruktura przestaje wystarczać. Potrzebne są urządzenia, których pracę można obserwować, mierzyć i kontrolować. Dane pozwalają rozpoznać rzeczywiste obciążenie, kierunek przepływu energii i zmiany parametrów sieci, zanim przerodzą się one w problem eksploatacyjny. Dlatego rośnie znaczenie inteligentnych stacji transformatorowych.

Tradycyjny model energetyki był stosunkowo prosty: energia była wytwarzana w dużych jednostkach, przesyłana sieciami wysokiego napięcia, a następnie dystrybuowana do odbiorców. Dziś coraz więcej źródeł jest przyłączanych bezpośrednio do sieci średniego i niskiego napięcia.

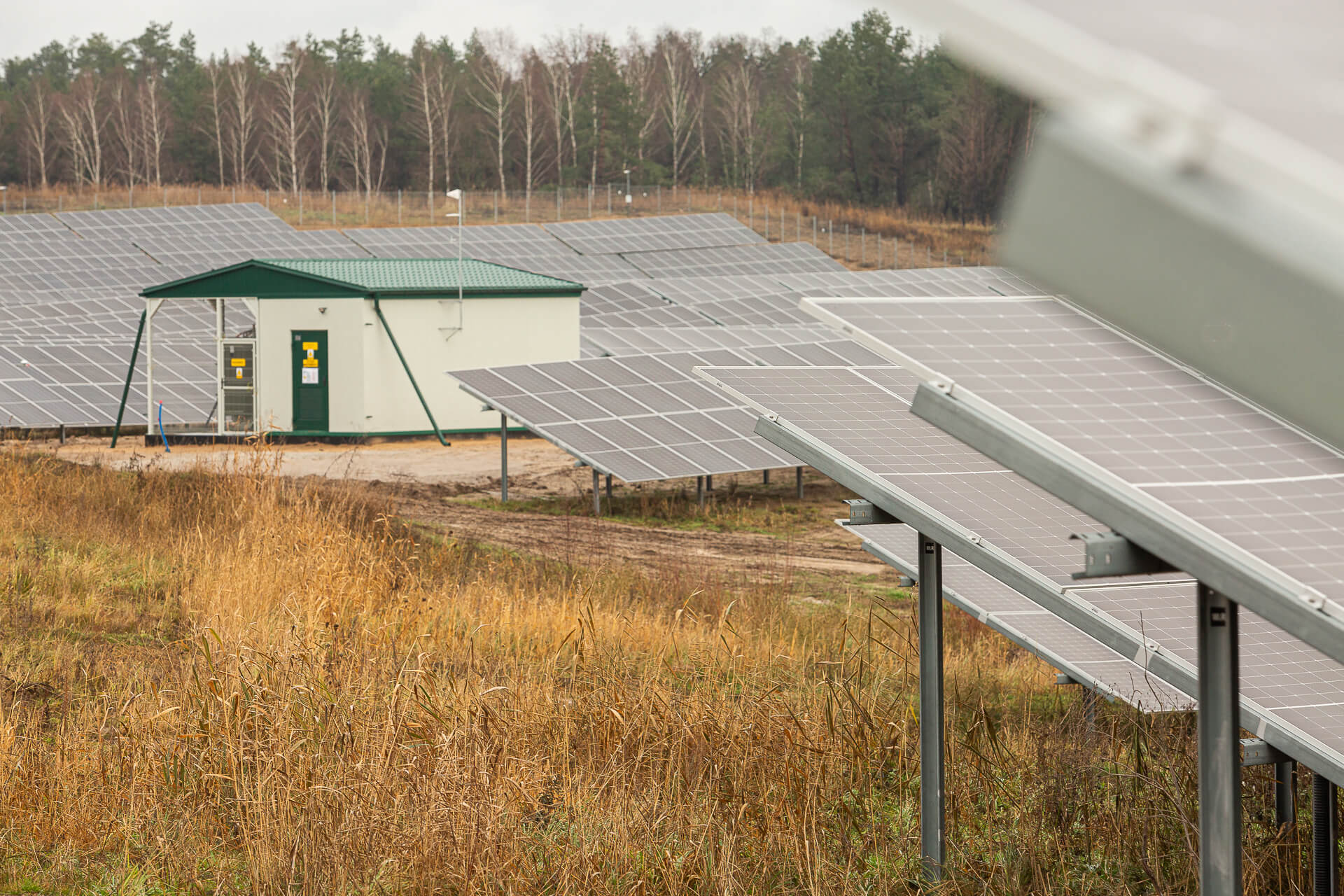

Ten sam obiekt może w jednej części dnia pobierać energię, a w innej wprowadzać do sieci nadwyżki z fotowoltaiki. Jednocześnie uruchamiane są ładowarki, pompy ciepła, chłodnictwo, klimatyzacja czy urządzenia produkcyjne. Profile pracy zmieniają się zależnie od pogody, pory dnia i tygodnia.

W takim środowisku infrastruktura nie może być „ślepa”. Bez informacji o przepływie energii trudniej reagować na przeciążenia, planować rozbudowę i oceniać wpływ nowych źródeł oraz odbiorników. Dlatego sieci dystrybucyjne potrzebują większej obserwowalności na poziomie SN i nN.

Przez lata monitoring i sterowanie koncentrowały się głównie na wyższych poziomach napięcia. Transformacja energetyczna przesuwa jednak punkt ciężkości w stronę sieci dystrybucyjnych.

Według danych Westenergie (największy regionalny dostawca energii i operator infrastruktury w Niemczech, będący główną spółką zależną koncernu E.ON) ponad 95% instalacji odnawialnych źródeł energii jest już przyłączonych do sieci dystrybucyjnej. Firma prognozuje, że do 2030 roku w jej obszarze działania liczba instalacji fotowoltaicznych na budynkach wzrośnie do ponad 940 tysięcy, czyli ponad czterokrotnie w porównaniu z 2021 rokiem. Liczba pomp ciepła ma wzrosnąć ze 112 tysięcy do około 888 tysięcy, a pojazdów elektrycznych ze 150 tysięcy do 1,8 miliona.

To dane z rynku niemieckiego, ale pokazują kierunek istotny także dla Polski. Więcej źródeł i odbiorników oznacza większą zmienność, a ta wymaga danych. Bez nich trudno ustalić, gdzie pojawiają się przeciążenia, jak zachowuje się napięcie, które elementy wymagają modernizacji i gdzie można lepiej wykorzystać istniejącą infrastrukturę.
Inteligentna stacja może stać się punktem, w którym sieć zaczyna dostarczać informacji potrzebnych do świadomego zarządzania energią.

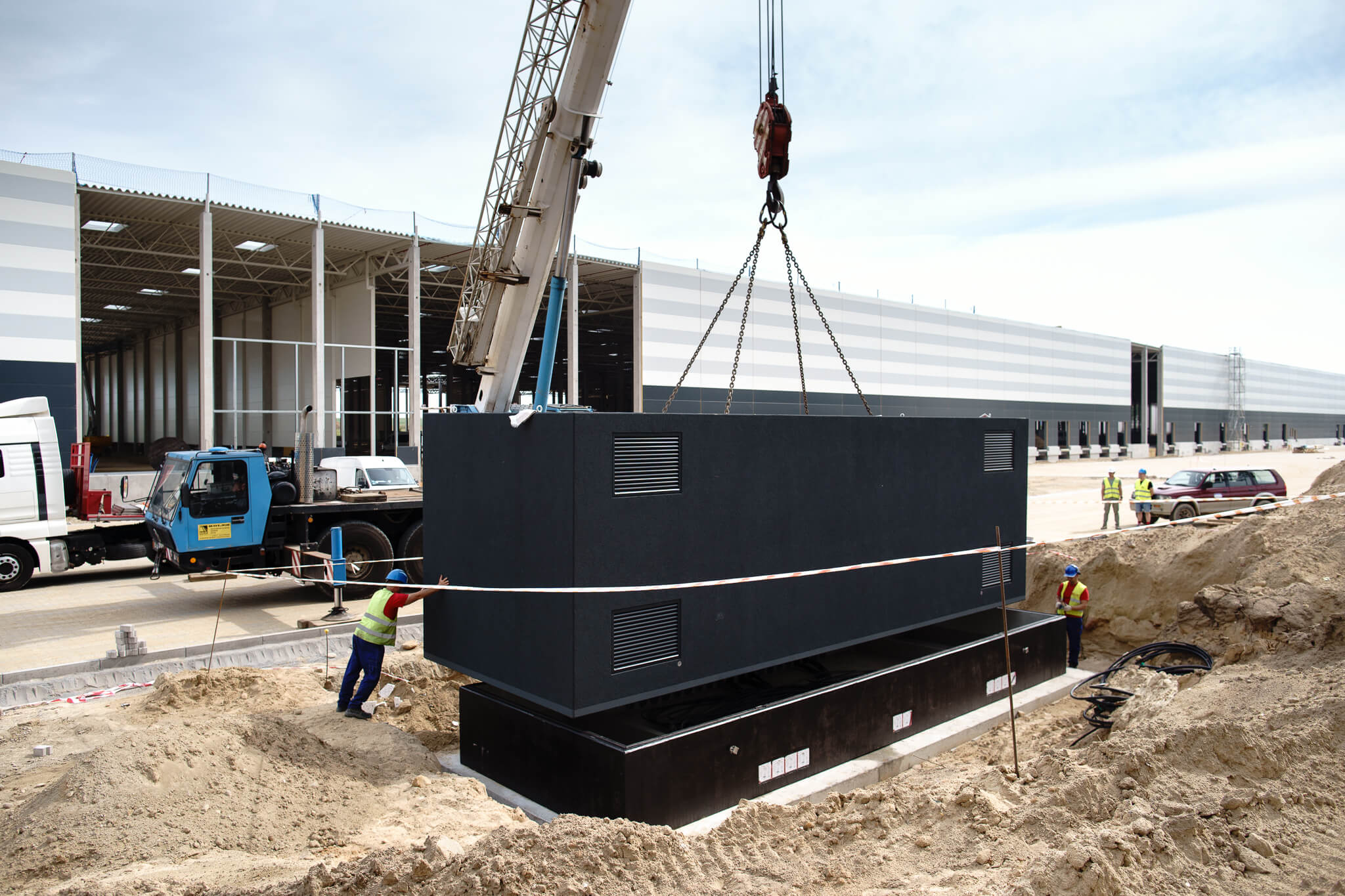

Klasyczna stacja transformuje średnie napięcie na niskie i umożliwia dalszy rozdział energii. Stacja inteligentna zachowuje tę funkcję, ale dodaje warstwę cyfrową.

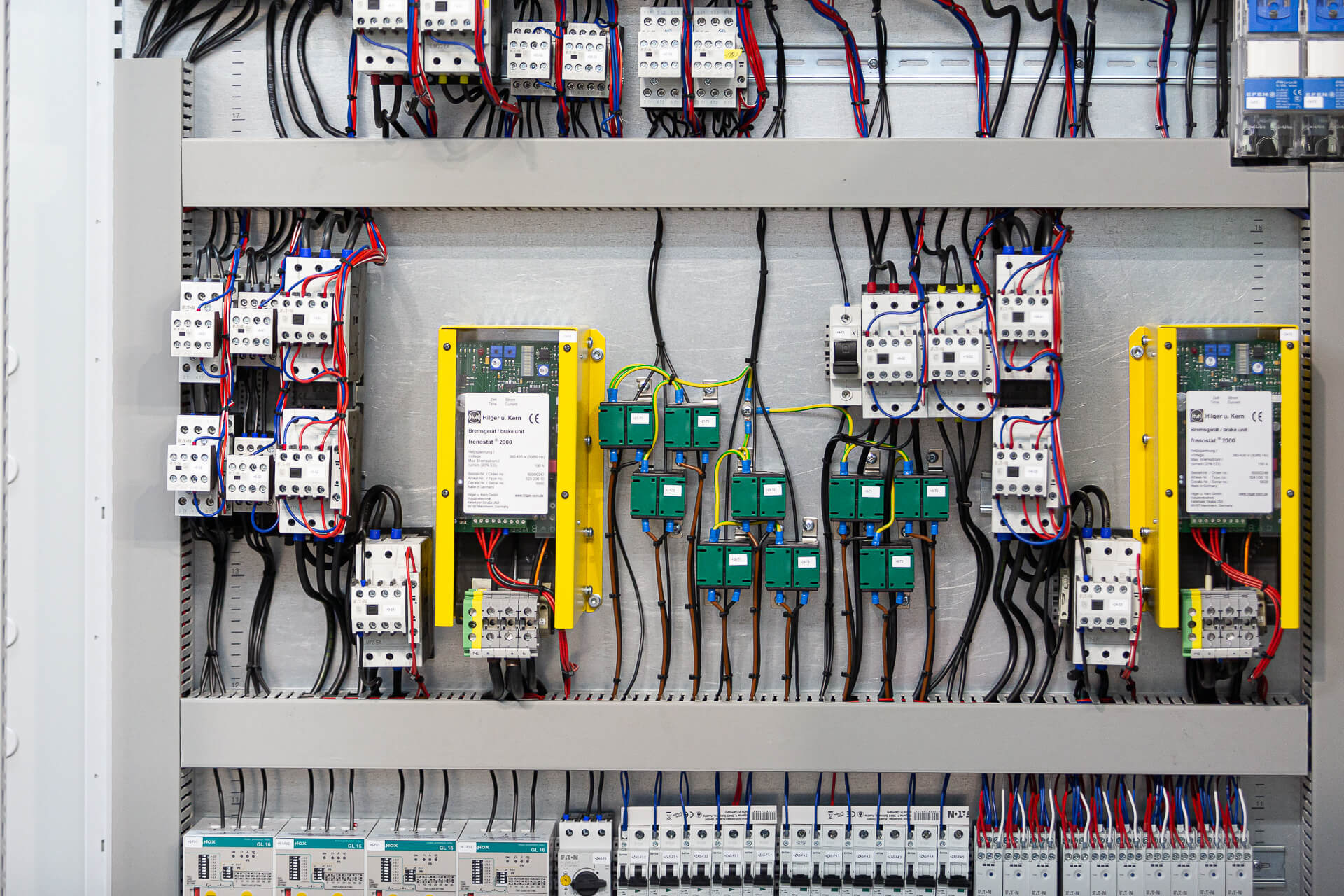

Technika pomiarowa i telemechanika pozwalają mierzyć prąd oraz napięcie po stronie SN i nN, a następnie przesyłać dane na żywo przez sieć komórkową lub światłowód do systemu nadrzędnego. W określonych rozwiązaniach możliwe jest także zdalne sterowanie elementami sieci, np. przełączanie jej odcinków. Operator może dzięki temu obserwować pracę układu, analizować obciążenia i szybciej reagować na zakłócenia.

Stacja inteligentna nie tylko pracuje, ale również informuje, jak pracuje. Pokazuje parametry, które wcześniej były dostępne dopiero podczas kontroli w terenie. Staje się więc nie tylko elementem zasilania, lecz także punktem diagnostycznym i źródłem danych do decyzji technicznych oraz inwestycyjnych.

Jedną z najważniejszych korzyści cyfryzacji jest szybsze wykrywanie nieprawidłowości. W klasycznym modelu informacja często pojawia się dopiero po wyłączeniu lub zgłoszeniu odbiorcy. Następnie trzeba wysłać ekipę, przeprowadzić kontrolę i zlokalizować problem.

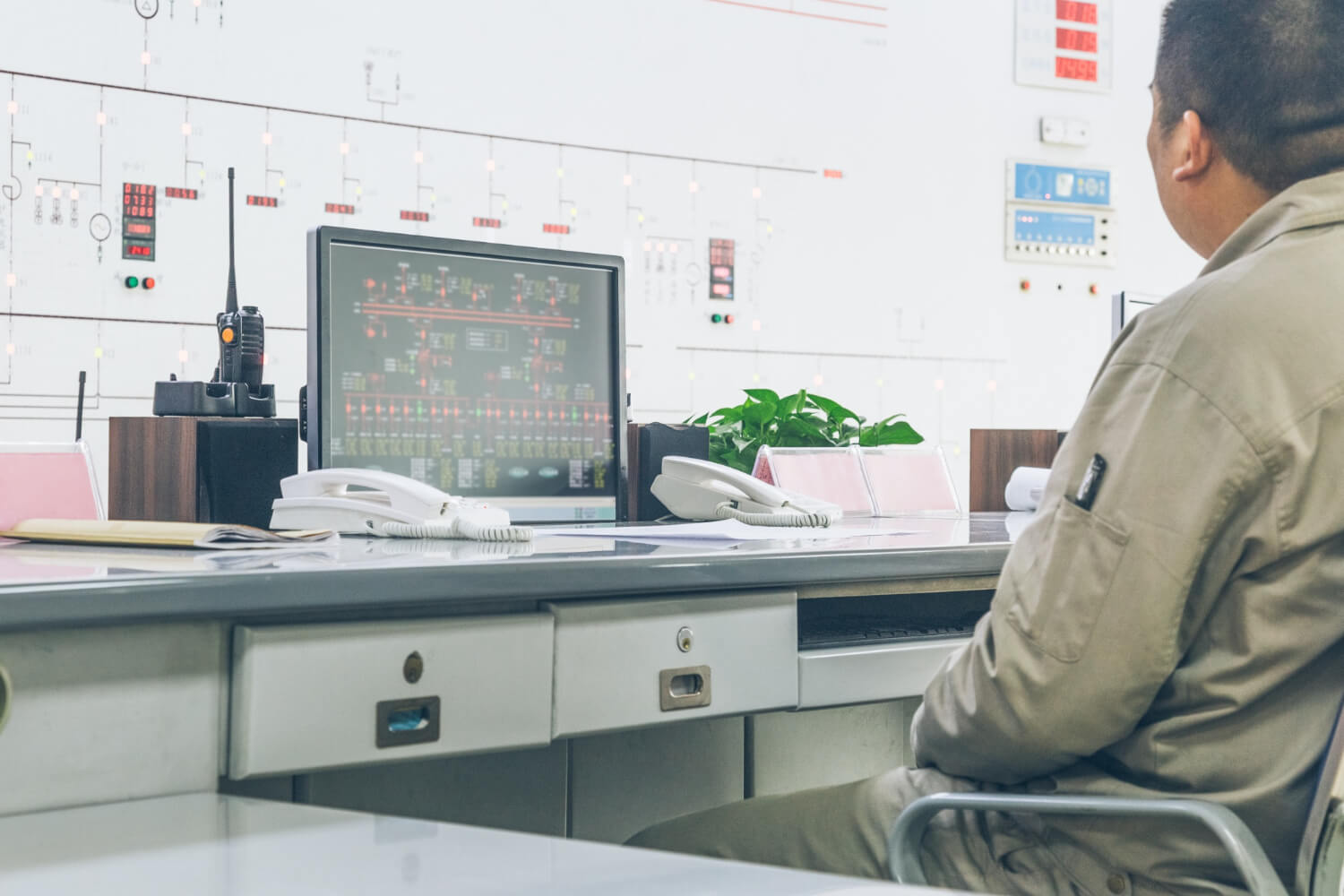

Dane przesyłane do centrum zarządzania skracają ten proces: pozwalają wcześniej zauważyć zakłócenie, zawęzić miejsce awarii i sprawniej podjąć działania. Może to ograniczyć czas wyłączeń i poprawić ciągłość dostaw.

Cyfryzacja nie eliminuje wszystkich awarii, ale zwiększa zdolność systemu do ich rozpoznawania i uporządkowanego reagowania. Dla operatora oznacza to sprawniejsze zarządzanie siecią, dla odbiorców większą ciągłość dostaw, a dla właściciela obiektu lepszą wiedzę o przyczynach nieprawidłowości i rzeczywistym stanie infrastruktury.

Drugą korzyścią jest lepsze planowanie rozwoju infrastruktury. W energetyce łatwo zarówno niedoszacować potrzeby, jak i niepotrzebnie przewymiarować układ. Dane pomagają znaleźć równowagę i odpowiedzieć na podstawowe pytania:

• czy infrastruktura pracuje blisko swoich granic,
• gdzie występują szczyty obciążenia,
• czy napięcie mieści się w oczekiwanym zakresie,
• kiedy rzeczywiście potrzebna jest rozbudowa,
• jak nowe źródła i odbiorniki zmieniają profil pracy obiektu.

Ma to szczególne znaczenie dla zakładów przemysłowych, centrów logistycznych, parków przemysłowych, galerii handlowych i dużych biurowców. Rozwój takich obiektów oznacza dziś nie tylko większą powierzchnię, ale także bardziej zmienne zapotrzebowanie na energię.

Nowa linia produkcyjna, automatyka magazynowa, ładowarki, pompy ciepła, chłodnictwo, wentylacja czy klimatyzacja mogą istotnie zmienić obciążenie. Dostęp do danych pozwala planować rozwój na podstawie rzeczywistej pracy układu, a nie wyłącznie szacunków lub problemów, które już wystąpiły.

O inteligentnych stacjach często mówi się językiem technologii: telemechanika, monitoring, komunikacja, pomiary i zdalne sterowanie. Najważniejszy jest jednak praktyczny efekt.

Inteligentna stacja zwiększa bezpieczeństwo, ponieważ pomaga szybciej wykrywać zakłócenia i ograniczać ich skutki. Poprawia przewidywalność, dostarczając danych do planowania modernizacji i zarządzania obciążeniem. Wspiera efektywność, ponieważ pozwala lepiej wykorzystywać istniejącą infrastrukturę. Przygotowuje także obiekt na system energetyczny, który będzie coraz bardziej zdecentralizowany i dynamiczny.

Cyfryzacja stacji jest naturalnie kojarzona z operatorami sieci dystrybucyjnych, ale ten trend jest równie ważny dla przedsiębiorstw. Zakład produkcyjny, centrum logistyczne, park przemysłowy czy kompleks biurowy coraz częściej funkcjonują jak lokalny system energetyczny: mają zmienne profile poboru, własne źródła, ładowarki, automatykę, chłodnictwo lub system zarządzania budynkiem.

Stacja transformatorowa wpływa więc nie tylko na bezpieczeństwo zasilania, lecz także na możliwość rozbudowy i przyłączania nowych odbiorów. Jest punktem, od którego zależy stabilna praca wielu procesów biznesowych.

Dlatego przy projektowaniu warto pytać nie tylko o moc transformatora, typ rozdzielnicy i gabaryty stacji, ale również o dostępne dane, diagnostykę, możliwość automatyzacji oraz integrację z przyszłymi systemami zarządzania energią.
Nie każdy obiekt potrzebuje od razu najbardziej zaawansowanego rozwiązania. Każda inwestycja powinna jednak uwzględniać rosnące znaczenie pomiaru, komunikacji i sterowania.

Projektowanie stacji wymaga dziś szerszego spojrzenia niż sam dobór urządzeń. Trzeba uwzględnić aktualne zapotrzebowanie na moc, przyszły rozwój obiektu, integrację rozdzielnic SN i nn, bezpieczeństwo eksploatacji, wymagania środowiskowe oraz potrzeby w zakresie danych i automatyki.

uesa Polska dostarcza stacje transformatorowe, rozdzielnice SN i nn, aparaturę łączeniową oraz rozwiązania dla elektromobilności. Dzięki temu stacja może być projektowana jako część większego systemu, w którym energia jest nie tylko transformowana i rozdzielana, ale również monitorowana.

Ważne jest przy tym połączenie aktualnych parametrów technicznych z przewidywanym rozwojem obiektu, aby infrastruktura nie stała się ograniczeniem po uruchomieniu nowych źródeł lub odbiorników.

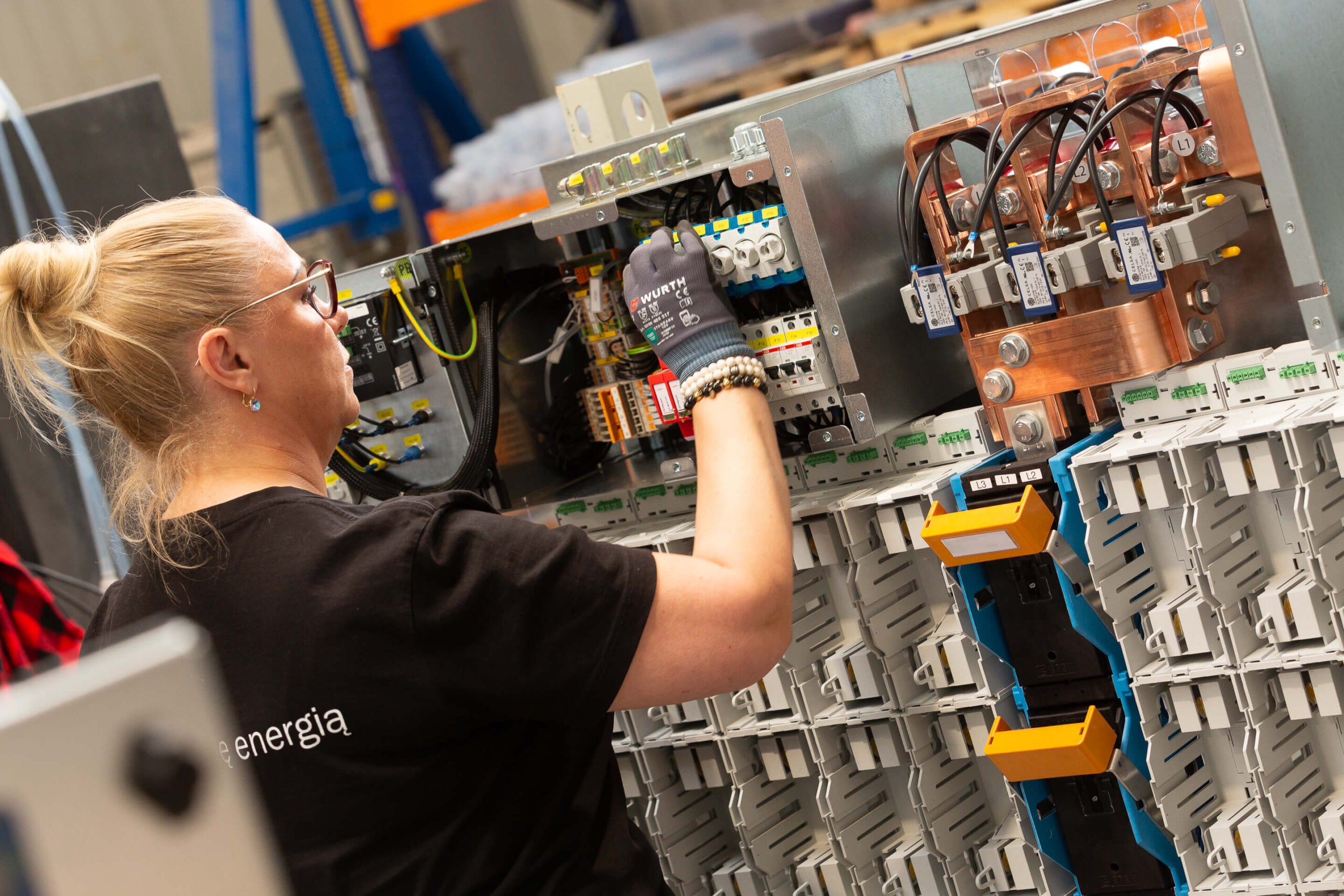

uesa Polska produkuje również rozdzielnice nn wykorzystujące moduł pomiarowy SLMG Generation 1 – SLMG1. Moduł współpracuje z listwami EFEN i komunikuje się w standardzie Modbus RTU. Umożliwia monitorowanie prądów, napięć, częstotliwości, mocy i energii, a także rozpoznawanie kierunku przepływu energii – importu lub eksportu.

Moduły SLMG1 mogą być połączone szeregowo w magistrali RS-485, przy czym jeden sterownik nadrzędny obsługuje do 32 urządzeń. Dane mogą być przekazywane do systemu telemechaniki, inteligentnej rozdzielnicy SN lub opcjonalnego sterownika regulowanego transformatora.

Rozwiązanie wspiera szybkie wykrywanie przeciążeń i nieprawidłowości, zdalną aktualizację oprogramowania oraz dalszą integrację stacji z systemami smart grid.
Już na etapie koncepcji warto więc ustalić, czy w obiekcie pojawią się fotowoltaika, ładowarki, nowe linie produkcyjne, dodatkowe chłodzenie albo automatyka oraz jakie pomiary będą potrzebne. Trzeba też określić, czy dane mają służyć wyłącznie lokalnej diagnostyce, czy być przekazywane do telemechaniki, systemu zarządzania energią lub innych układów nadrzędnych.

Pozwala to przygotować stację nie tylko do aktualnej pracy, ale również do przyszłej rozbudowy.

Energetyka przyszłości będzie bardziej zdecentralizowana, cyfrowa i dynamiczna. Stacje transformatorowe nadal będą odpowiadały za transformację napięcia i bezpieczeństwo zasilania, ale coraz częściej staną się również miejscem pozyskiwania danych, diagnostyki i zdalnego nadzoru.

Dla operatorów oznacza to większą kontrolę nad siecią. Dla przedsiębiorstw – lepszą wiedzę o pracy własnej infrastruktury. Dla inwestorów – możliwość projektowania rozwiązań, które odpowiadają na bieżące potrzeby, a jednocześnie są gotowe na dalszą elektryfikację, automatyzację i rozwój lokalnych źródeł energii.
